高压变频器内部功率单元含有多种电力电子器件和 PCB 电路板，长时间运行后，由于受到环境中磁 场、温度和灰尘的影响，各种电力电子器件和 PCB 电路板的功能发生变化。设备正常运行中，如果因为某个元器件出现故障而烧坏整个设备甚至使生产停顿，将造成巨大的损失。对设备的稳定运行带来隐患，为提升变频器性能，增强系统可靠性，我们可提供变频器整体升级改造方案。

改造范围

Retrofit

◎ 控制系统改造：拆除原控制系统、更换新的控制系统，包括主控箱、plc、通讯光缆、开关电源、人机界面等。

◎ 功率单元改造：功率单元内部需要直接更换的部件包括：控制板、驱动板、电解电容。功率单元内部需要进行检测和测试的部件包括：IGBT、整流桥、吸收电容、均压电阻；对功率单元内部测试不合格的部件进行更换。

◎ 功率单元自动旁路技术升级改造：在少数单元出现故障时，采用功率单元自动旁路技术，将故障单元旁路出去，使高压变频器继续运行。

功率单元升级改造步骤

Power unit upgrade steps

◎ 功率单元拆解；

◎ 元器件清洁；

◎ 功率器件耐压测试；

◎ 板级更换、器件更换、板级调试；

◎ 加装单元旁路模块、板级升级、调试；

◎ 功率模块组装完毕后空载测试；

◎ 功率模块组装完毕后满载测试。

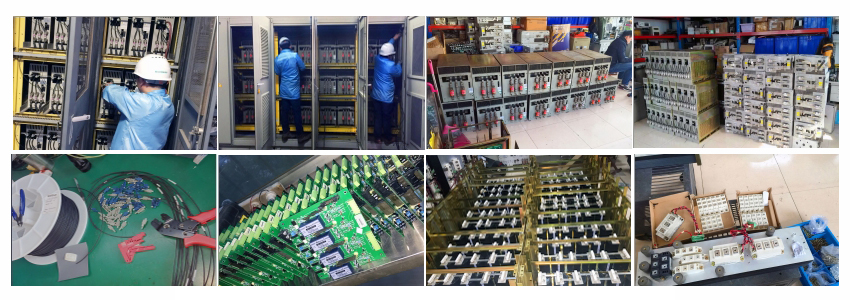

高压变频器升级改造一览

High voltage inverter in upgrading
