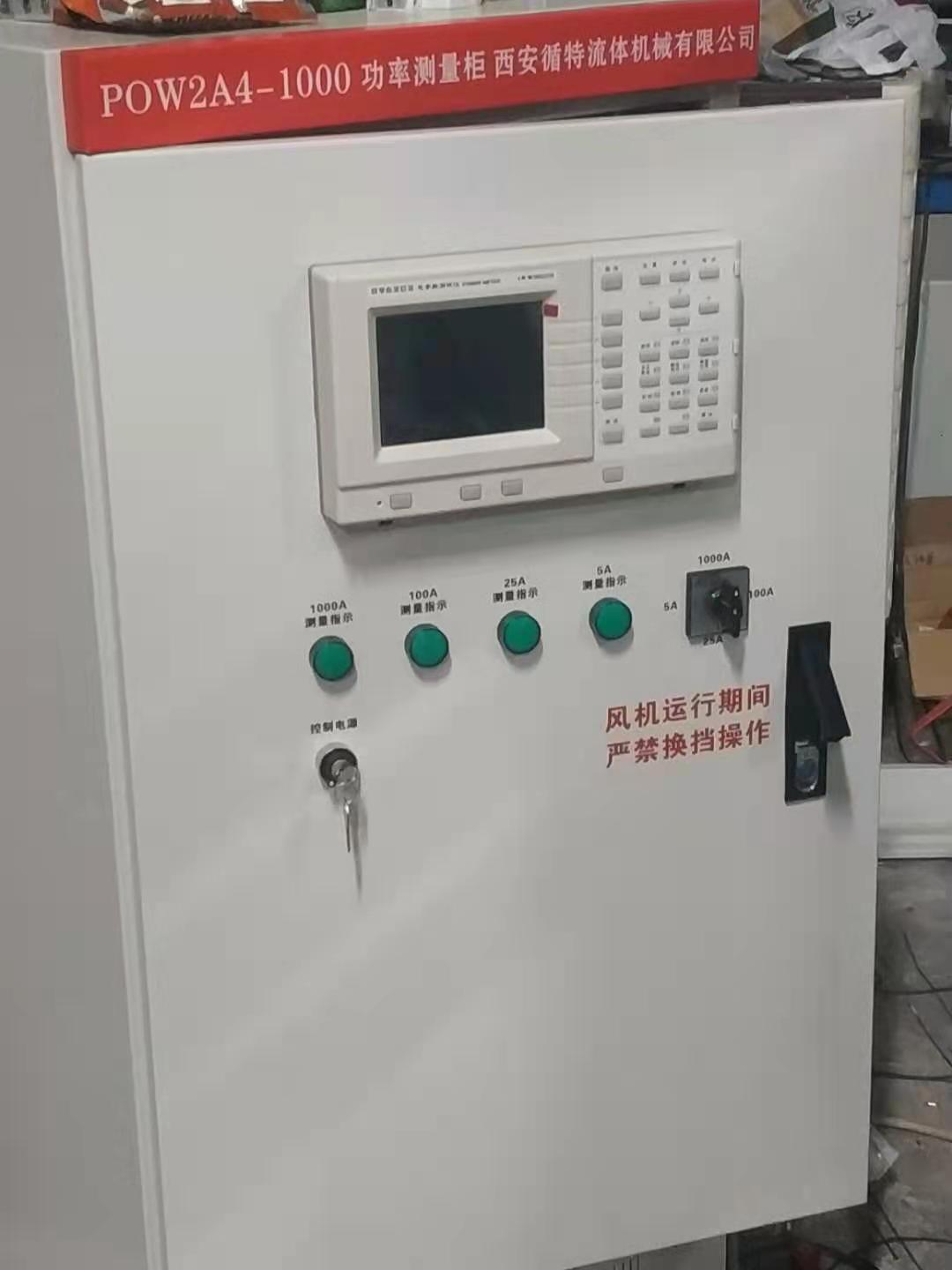

风机水泵测功控制柜也叫风机测功柜或者水泵测功柜

产品检查

请检查产品在运输过程中是否有损伤，如：外壳凹陷、变形，连线、连接件松动等。

测功柜安装

为保证良好的产品性能，控制柜必须垂直安装。安装环境通风良好，室内安装，避免阳光直射。

使用注意事项

测功柜必须由经过培训的合格人员方能操作使用。

更换或接入负载前务必要断开测功柜进线电源，测量挡位切换时，也必须先给测试风机断电，切换后送电，严禁带电换档。

发现设备使用异常，应停止使用，通知厂家解决。

测功柜必须安全接地。

特别提示：切勿测功柜运行过程中，打开柜门或转换测量档位；

风机水泵测功柜接线：

1.  控制电源220V接线：220V接空开上端L、N.

2.  进线电源接线：250KW进线接铜排的R1、S1、T1, 450KW进线接铜排的R2、S2、T2.

3.  负载接线和测量档位选择：根据负载电流Ie大小选择合适的接线端子接线。
